成都曼瑞德壁挂炉｜冷凝炉/变频单采暖炉全系列选型解析

---

1995 年曼瑞德始于空调及安防系统集成服务商。
三十年后，它从一家空调集成商成长为"冷暖风水智"全产业链集团。
但我们不只讲曼瑞德——我们更想让你明白：
壁挂炉的舒适，不是买一台"大牌"就能实现的，而是"热源-输配-末端-控制"四维一体的系统工程。
龙脉暖通与曼瑞德合作16年，从控制器到热源，从代理到联合研发，用3400W极限测试的信任，换来N1PB18-HI.Pro这款专为小户型地暖打造的变频小功率采暖炉。
了解曼瑞德，也是在了解"一台匹配你家的壁挂炉，应该怎么选"。

---

目录

章节	内容概要
第一章：如果你也遇到这些问题	典型困扰 · 3400W极限测试故事 · 五代进化 · 替代方案对比
第二章：核心技术解析	冷凝原理 · 变频风机 · 热效率超100%之谜 · 品牌横向对比
第三章：关于壁挂炉，这三件事你可能想多了	冷凝炉贵 / 装橱柜 / 功率越大越好
第四章：选型指南	三步选型 · 完整参数表 · 六问六答 · 安装规范 · 配置清单
第五章：和你家差不多的，已经用上了	3个成都真实案例 · 技术验证结论
第六章：使用与维护完全手册	快速上手 · 四季指南 · 故障速查 · 保养日历 · 磁性过滤器指南

---

第一章：如果你也遇到这些问题

信息依据：曼瑞德官方用户手册 + 安装说明 + 龙脉暖通知识库 + 客户沟通框架 + 小红书评论答疑 + 龙脉暖通·暖通用户需求与痛点分析

1.1 典型困扰

常见问题	真实客户反馈	问题根源	解决思路
地暖壁挂炉频繁启停	"地暖一阵热一阵凉，物业说正常"	传统24kW炉最小输出8-10kW，远超小户型地暖3-5kW恒温负荷	N1PB18-HI.Pro最小输出5.6kW，精确匹配小户型
热水忽冷忽热	"洗澡洗到一半就凉了"	两用炉最小功率过高，夏季超温；生活热水与采暖共享热源	冷凝炉宽幅变频（最小约3kW）+ 板换两用炉智能切换
天然气费超标	"80平，一月燃气费比邻居贵一截"	普通炉低温运行效率低，大马拉小车	冷凝炉热效率108%，比普通炉省气30%-40%
壁挂炉噪音大	"一启动声音像拖拉机"	风机/水泵全速运行，无变频调速	屏蔽静音水泵+直流变频风机，低噪可近卧室安装
装修师傅说装橱柜里	"师傅说装橱柜里省空间"	通风不足降低燃烧效率，轻则频繁报警，重则一氧化碳积聚	严禁封闭式橱柜安装，两侧距墙≥200mm
控制器几年就烧一次	"温控器老是坏，换了又坏"	大功率高频通断电流让继电器过热	曼瑞德经3400W极限测试验证，期间无零烧损记录

1.2 从"烧面板"开始的16年信任

过去，电采暖控制系统如何解决用户需求？

2008年，电采暖行业刚刚起步，温控器是整套系统的"心脏"。那时候所有品牌都在做同一件事：把一个继电器塞进盒子里，再贴上自己的Logo。对于2000W以下的设备，这套方案勉强够用。

为什么那个方案开始不够用了？

随着用户开始选择2400W以上发热电缆和2500W以上电加热器，大功率高频通断电流让继电器迅速过热。当时龙脉暖通试遍了市面上几乎所有主流品牌——美国马利指定的"高标"、柯耐弗、海林……结果如出一辙：大概率烧毁。频繁的售后不仅吞掉利润，更严重损伤了客户信任。

技术突破发生在哪里？

2010年前后，龙脉暖通找到了曼瑞德，并进行了近乎苛刻的测试：将曼瑞德线控器接到3400W的电采暖设备上——比常规功率高出将近40%。测试结果让所有人惊讶：在其他品牌全部"败下阵来"的条件下，曼瑞德从未出现过一次烧毁。

所以——今天你看到的曼瑞德壁挂炉，解决的是那些靠"口碑积累"的国产品牌解决不了的那个问题：在真实高负荷工况下长期稳定运行。

1.3 壁挂炉的五代进化

代际	技术形态	解决的核心问题	代表特征
第1代	大气式单段燃烧	有热水、有采暖	热效率约75%，启停粗犷
第2代	大气式分段燃烧	减少能耗波动	热效率约82%-85%
第3代	大气式+变频风机	更安静、匹配地暖低温需求	热效率约87%-93.9%，代表：热岛HI.Pro
第4代	全预混冷凝炉	深挖烟气余热，大幅节能	热效率突破100%，代表：小卡冷凝炉
第5代	变频小功率+智联控制	小户型地暖精准匹配，全屋物联	最小输出3-5.6kW，代表：N1PB18-HI.Pro+离家近APP

"这不是技术的堆砌，是人的需求从'冬天不挨冻'到'四季住得舒服'的自然演进。"

1.4 替代方案对比：壁挂炉 vs 空气源热泵 vs 电地暖

对比维度	电地暖	空气源热泵	曼瑞德壁挂炉
运行成本	❌ 较高（全电驱动）	✅ 低（COP 3-4）	✅ 较低（冷凝炉节气30%-40%）
有生活热水	❌ 无（需另配热水器）	⚠️ 部分机型支持	✅ 两用炉自带生活热水
安装改造难度	✅ 简单	⚠️ 需室外机安装空间	✅ 壁挂，空间占用小
适合旧房改造	⚠️ 需重铺地面	⚠️ 需增加管道系统	✅ 最灵活
极寒天气性能	✅ 稳定（电热不受温度影响）	❌ COP下降，性能大幅衰减	✅ 稳定（燃气燃烧不受室外温度影响）
城市燃气覆盖	—	—	⚠️ 须有天然气管道

💡 一句话总结：电地暖=安装简单但运行贵；空气源=能效高但极寒失效；曼瑞德壁挂炉=采暖+热水一体，燃气城市最优解，冷凝款长期费用最低。

---

第二章：核心技术解析

信息依据：曼瑞德官方技术文档 + 能效检测报告 + 龙脉暖通知识库·采暖数据汇总

2.1 你的困扰 → 我们的解法

你的困扰	我们的解法	怎么证明？
地暖频繁启停	变频小功率设计（最小输出5.6kW）	能效检测报告：30%部分负荷热效率93.9%
天然气费用高	全预混冷凝技术，热效率108%	国标GB 20665一级能效认证
噪音大	屏蔽静音水泵+直流变频风机	IPX4防水等级，噪音达卧室周边安装标准
控制器几年就坏	3400W极限测试验证，龙脉暖通合作期间无烧损	龙脉暖通与曼瑞德合作记录，2010年至今
热水出来慢	即热板换炉，产热水率最高13kg/min	参数表核验，标称值符合GB 25034标准
换热器生水垢	冷凝款采用法国赛迈达SERMETA 441不锈钢换热器	不锈钢抗腐蚀，八年整机保修

2.2 全预混冷凝技术（小卡冷凝炉）

• 它是什么：燃烧前将燃气与空气按精确比例混合，充分燃烧；再通过冷凝换热器回收烟气余热
• 它解决了什么：普通炉烟气温度高达150-200℃，相当于直接把钱从烟管排出去；冷凝炉把烟气降到50℃以下，把这部分热量"捞"回来
• 为什么能做到：法国赛迈达SERMETA 441不锈钢换热器耐腐蚀、耐低温烟气冷凝水腐蚀，配合1:8调节比实现超宽负荷范围运行
• 你感受到什么：同等采暖面积，年燃气费用比普通炉低30%-40%，140㎡北方房子每年约节省600-1000元

2.3 直流变频风机（N1PB18-HI.Pro / 热岛HI.Pro）

• 它是什么：用电子调速直流电机驱动风机，而非固定转速交流电机
• 它解决了什么：大气式普通炉风机全速运转，燃烧时噪音明显；变频风机可按实际负荷精细调速
• 为什么能做到：配备直流风压开关，实时检测燃烧风压，确保空燃比精准，安全与安静同步提升
• 你感受到什么：低负荷运行时，噪音比同类产品下降约5-8dB；适合装在卧室毗邻的阳台或厨房

🔬 深一度：为什么冷凝炉热效率能超过100%？

1. 一句话概括：因为效率的计算基准是"低位热值"，而冷凝炉通过回收烟气中水蒸气冷凝潜热，多出了一块能量
2. 类比：如果一根蜡烛燃烧后的热量是100份，普通炉只"收"了85份，另15份跟着烟跑了；冷凝炉在出口装了个"热回收网"，把那15份甚至更多都兜了回来，所以总收到了108份
3. A（普通炉）vs B（冷凝炉）：

项目	普通炉（大气式）	冷凝炉（全预混）
排烟温度	150-200℃	≤50℃
烟气余热回收	❌	✅
换热器材质	铜合金（怕冷凝水腐蚀）	不锈钢（抗酸性冷凝水）
热效率（低位热值）	82%-93.9%	108%

4. 结论：国标一级能效=冷凝炉专属标准，普通炉最高只能达到二级

2.4 品牌横向对比：曼瑞德 vs 同类壁挂炉品牌

主动回应销售中最常遇到的问题："你们曼瑞德和万家乐/菲斯曼/威能比，哪个好？"

对比维度	国产普通品牌（万家乐/万和等）	欧洲进口品牌（威能/菲斯曼）	曼瑞德
热效率（冷凝款）	一级（105%-108%）	一级（107%-109%）	✅ 一级（108%）
最小调节比（冷凝炉）	1:4-1:5	1:7-1:10	✅ 1:8
换热器材质（冷凝款）	不锈钢或铝制	不锈钢（高端）	✅ 法国赛迈达441不锈钢
整机保修（冷凝款）	3-5年	5-8年	✅ 8年（小卡冷凝炉）
控制系统	自研或国产模块	自研高端模块	✅ 美国域适都Resideo（冷凝炉）
循环水泵	国产品牌	格兰富（部分型号）	✅ 格兰富变频水泵（冷凝炉）
智能APP控制	部分支持	部分支持	✅ 离家近APP（远程/AI省气/零冷水）

三个核心差异：

1. 你省多少钱：选曼瑞德冷凝炉，比进口品牌省3,000-9,000元，同时享受同等热效率和保修年限
2. 你得到什么不同：联合龙脉暖通本地化服务，安装+调试+售后全流程本地响应，不用等全国统一售后
3. 你承担什么风险：相比纯国产普通炉，多花约5,000元但获得1:8调节比、不锈钢换热器和8年保修，长期燃气费用更低

---

第三章：关于壁挂炉，这三件事你可能想多了

信息依据：曼瑞德官方安装说明 + 龙脉暖通知识库·客户沟通框架 + 小红书评论答疑

【误区一】"冷凝炉贵，普通炉也够用了"

1. 你可能听说过：冷凝炉要贵几千块，普通炉二级能效也不差，没必要花这个钱
2. 误区是怎么形成的：在天然气价格较低、采暖面积较小的早期市场，普通炉的能效差异对年账单影响确实有限；加上冷凝炉早期价格偏高、国内施工对冷凝水排放重视不足，"多花钱买来麻烦"的印象慢慢流传开来
3. 真实情况是：以140㎡住宅为例，小卡冷凝炉vs普通炉，每年燃气费约少花600-1,000元；8年保修期内，节省燃气费4,800-8,000元，完全覆盖初始溢价。更重要的是：小卡冷凝炉保修8年，普通炉2-3年，一次修炉费用就是几百元起步
4. 你可以验证：用你家去年的天然气账单，乘以0.7（模拟节省30%），算算8年能省多少钱

---

【误区二】"壁挂炉装橱柜里更整洁"

1. 你可能听说过：壁挂炉就是挂墙上的东西，装在橱柜里更美观，只要接上管子能用就行
2. 误区是怎么形成的：早期壁挂炉安装门槛低，部分装修公司为节省成本或追求美观，确实会把壁挂炉藏进橱柜。当时燃气管理也没有现在严格，这种做法被默许了很长时间
3. 真实情况是：壁挂炉需要持续进气燃烧，橱柜内空气量有限，轻则降低燃烧效率、频繁报警，重则一氧化碳积聚引发安全事故。曼瑞德安装规范明确：两侧距墙≥200mm，前方无遮挡，严禁封闭式橱柜内安装。此外，烟管必须内高外低，否则冷凝水倒流损坏炉体
4. 你可以验证：把你的安装方案发给我们，免费帮你核查是否符合曼瑞德官方安装规范

---

【误区三】"地暖配什么炉都行，功率越大越好"

1. 你可能听说过：壁挂炉功率大一点保险，地暖更热，不用担心不够用
2. 误区是怎么形成的：在暖气片时代，大功率确实意味着"更快热"；地暖刚开始普及时，大家习惯性把暖气片的选购逻辑平移了过来
3. 真实情况是：地暖系统依靠大面积辐射缓慢升温，对"瞬间大功率"的需求远不如暖气片。壁挂炉功率过大，最小输出值也会跟着高，导致在小户型低负荷场景下频繁启停，不仅费气，还加速零部件磨损。 80-100㎡地暖标配18kW（最小输出5.6kW）就够，不是越大越好，而是越匹配越好
4. 你可以验证：把你的户型面积和采暖方式告诉我们，我们免费帮你做热负荷计算

【误区四】"装了温控器，室温到了壁挂炉就停了"

1. 你可能听说过：温控器一设温度，房间暖和了锅炉就自动停机，特别省气
2. 误区是怎么形成的：空调内外机是厂家一体化设备，室温到了主机会真的停机，很多人把这套习惯平移到了壁挂炉+地暖/暖气片上
3. 真实情况是：地暖、暖气片的温控器和壁挂炉往往不是同一品牌、单独配置，二者之间没有联动协议。温控器到温，只关这一路的水路阀门，壁挂炉自己仍按出水温度烧水、不会因此停机。所有房间都到温了，锅炉照样自顾自烧——反而更容易频繁启停、产生无效热量。想真正"到温就少烧"，得靠带联动的温控系统（温控器 + 二通阀 + 锅炉通讯），让阀门关了之后锅炉也跟着降频或待机。买之前先确认这三者之间有没有通讯协议，别被"装了温控器就省气"的话术带偏。
4. 你可以验证：看温控器、二通阀、壁挂炉是否同一品牌联动套件，或明确问一句"室温到了锅炉会不会跟着待机"

---

第四章：选型指南

信息依据：曼瑞德官方参数手册 + GB 25034-2010 + GB 20665-2015 + JGJ 142-2012 + 龙脉暖通·设计规范V4.1

4.1 曼瑞德产品线全景

系列	技术路线	能效等级	适用末端	典型功率
小卡	全预混冷凝	一级（108%）	地暖/暖气片	24/36kW
SKY	全预混冷凝	一级	地暖/暖气片	24/32kW
曼瑞德单采暖HI.Pro	大气式+分段燃烧+变频风机	二级	暖气片/地暖	18kW
海德堡Heidelberg	大气式+分段燃烧	二级	暖气片	24/30/40kW
热岛	大气式+分段燃烧+变频风机	二级	暖气片	18/20/24/26/30kW
SEA	容积式	—	暖气片	24kW（内置60L水箱）

2026年新增曼瑞德变频分段燃烧壁挂炉第二代新品数字炉

4.2 三步找到你的那台

第一步：你家用什么末端？

• 地暖 → 优先冷凝炉（低温运行效率高）；小户型地暖首选N1PB18-HI.Pro
• 暖气片 → 普通炉或冷凝炉均可；按预算选
• 地暖+暖气片混装 → 需要混水中心，选有混水接口的型号

第二步：你家面积多大？

采暖面积	推荐功率
≤80㎡	18-20kW
80-120㎡	24kW
120-180㎡	26-30kW
180-250㎡	30-40kW
≥250㎡	建议多炉并联或采暖热水分离

第三步：你最看重什么？

你最看重	推荐型号	理由
长期省气+8年省心	小卡冷凝炉（LL1GQ24-KA/36-KA）	热效率108%，1:8调节比，格兰富变频泵
小户型地暖不启停	N1PB18-HI.Pro（龙脉×曼瑞德联研）	最小输出5.6kW，直流变频风机，超薄250mm
暖气片·中大户型·耐用	海德堡Heidelberg Min系列	分段燃烧，功率范围24-40kW
多卫生间同时用热水	SEA ST24（容积炉，内置60L水箱）	容积式储热，多人同时用不凉
性价比·小户型两用	SUN SH18	单采暖+生活热水，入门款

4.3 各系列完整参数速查

普通炉标准系列

参数	L1PB20	L1PB24	L1PB26	L1PB30	N1PB40.V
额定热输入	20kW	24kW	26kW	30kW	40kW
额定供暖热输出	18kW	21.5kW	23.3kW	27kW	36kW
最小供暖热输出	6.2kW	8.5kW	8.7kW	12kW	13.8kW
产热水率（Δt=25K）	8.5kg/min	10kg/min	11kg/min	13kg/min	—
尺寸（长×宽×高）	405×241×761	405×241×761	405×305×716	405×305×716	510×330×750
能效等级	二级	二级	二级	二级	二级

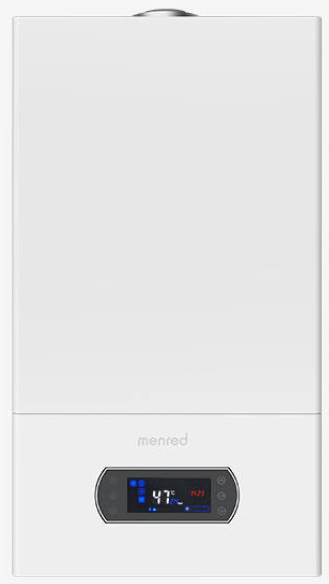

曼瑞德变频单采暖炉N1PB18-HI.Pro（龙脉×曼瑞德联研）

参数	数值
额定热输入	18kW
额定供暖热输出	16.2kW
最小供暖热输出	5.6kW
能效等级	二级（30%部分负荷热效率93.9%）
尺寸（长×宽×高）	410×250×660mm
核心特点	直流变频风机 / 屏蔽静音水泵 / 超薄250mm / 4G云管家

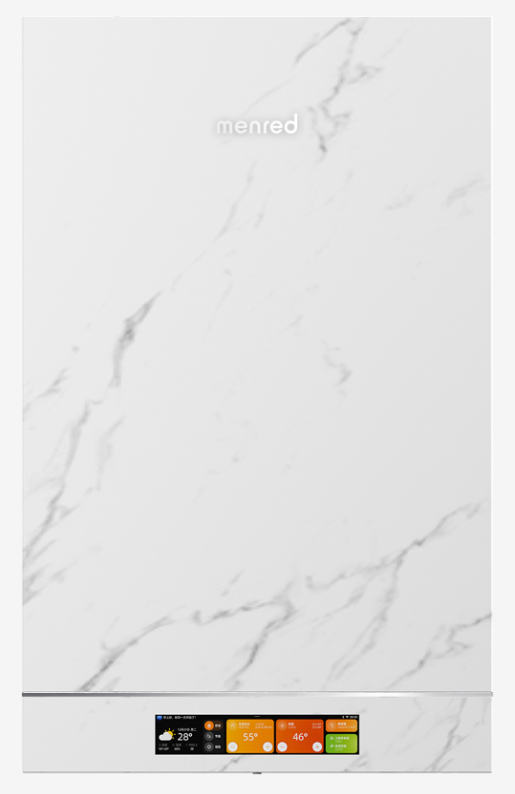

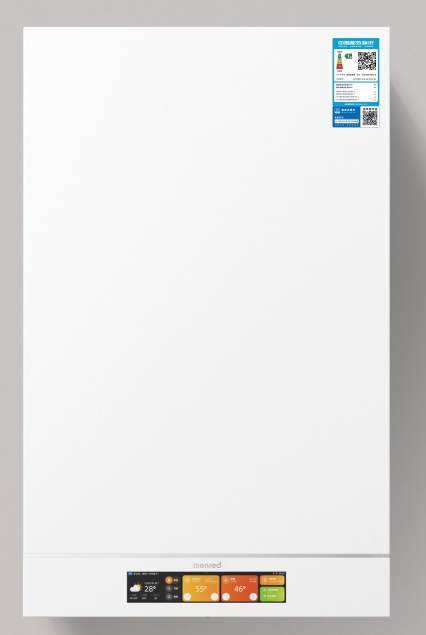

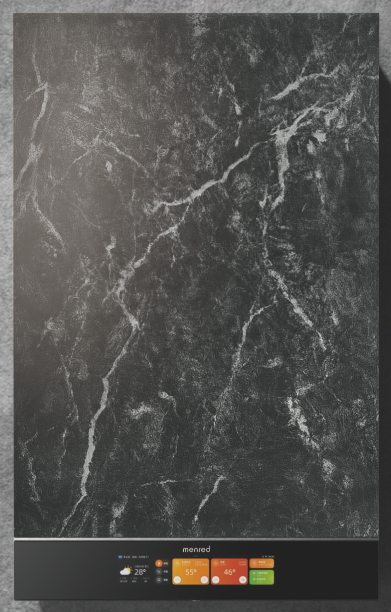

小卡冷凝炉（全预混，一级能效）

参数	LL1GQ24-KA	LL1GQ36-KA
额定热输入	24kW	36kW
热效率	108%	108%
调节比	1:8	1:8
最小热输出	约3kW	—
换热器	法国赛迈达SERMETA 441不锈钢	同左
控制系统	美国域适都Resideo	同左
循环水泵	丹麦格兰富变频水泵，扬程7m	同左
智能控制	离家近APP：远程/AI省气/故障诊断/零冷水	同左
保修	8年	8年

海德堡Min系列

参数	L1PB24 Min.5	L1PB30 Min.6	L1PB40 Min.7
额定热输入	24kW	30kW	40kW
额定供暖热输出	21.5kW	27kW	36kW
产热水率（Δt=25K）	10kg/min	13kg/min	18kg/min
尺寸（长×宽×高）	410×313×750	410×313×750	510×330×750

新一代分段燃烧两用炉（L1PB26 / 30 / 40）

海德堡系列第二代（官方型号 LL1PB26/30/40-Heidelberg Min.），替代上一代 L1PB24。三档功率，分段燃烧，采暖最小热输出压到 7kW 起，外观沿用同款。先看参数与价格：

型号	功率	类型	采暖最小热输出	设备官方零售指导价
L1PB26	26kW	分段燃烧两用（采暖＋热水）	7kW	5,599 元
L1PB30	30kW	分段燃烧两用（采暖＋热水）	9.4kW	6,726 元
L1PB40	40kW	分段燃烧两用（采暖＋热水）	12.5kW	7,801 元

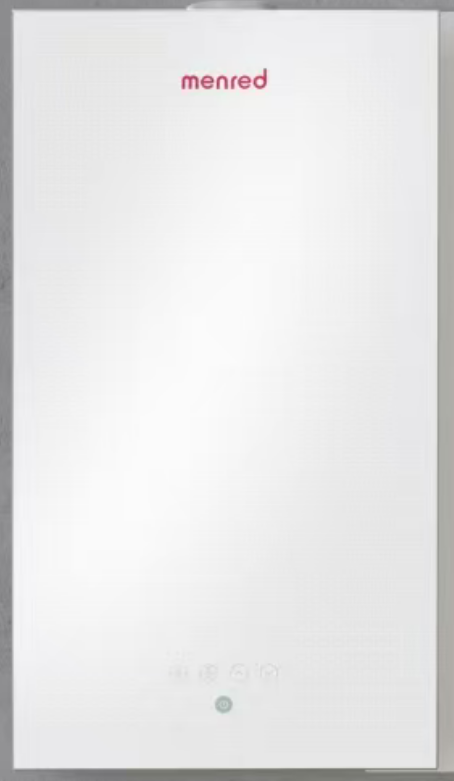

海德堡 L1PB24-Heidelberg（24kW）为上一代产品，已停产，上方图鉴保留它的实拍图与参数仅供已购客户对照；新装请按 L1PB 三档选型，详细参数与选型逻辑见 《曼瑞德分段燃烧两用炉怎么选》。

曼瑞德壁挂炉 · 参考价格

型号	功率	类型	官方零售指导价	龙脉参考价（2026）
L1PB26（新款主推）	26kW	分段燃烧两用	5,599 元	一拖三明装套餐 9,869 元（会员 8,869 元）
L1PB30	30kW	分段燃烧两用	6,726 元	按配置报价
L1PB40	40kW	分段燃烧两用	7,801 元	按配置报价
L1PB18-HI.Pro（龙脉×曼瑞德联研）	18kW	变频单采暖	—	4,666 元
小卡冷凝炉 LL1GQ24/36-KA	24/36kW	全预混冷凝两用	—	10,900 元（区间 8,000–11,000）
海德堡 L1PB24-Heidelberg	24kW	分段燃烧两用（旧系列，已停产）	—	旧机型，仅供已购客户对照

说明三点，避免比价时踩坑：

① 设备价 ≠ 到位价。 上表设备价之外，另有安装费 600 元/台（含标准安装、调试），这部分不含暖气片和管道。

② 设备价 ≠ 套餐价。 上表「官方零售指导价」是单台机器的价，不含暖气片、管道和安装；明装暖气套餐是「锅炉＋暖气片＋管道辅材＋标准安装＋调试」的合计价，两者不能直接比。

③ 表内「龙脉参考价」随配置、楼层、管线路由浮动，最终以正式报价清单为准。完整套餐价目见 《成都明装暖气片套餐价格》；新品三档参数与选型见 《曼瑞德分段燃烧两用炉怎么选》。

门店热线 028-86131795 / 028-65272586，免费上门勘测报价。

· 曼瑞德分段燃烧两用炉 L1PB26/30/40 怎么选——三档功率对号入座、分段燃烧解决什么问题、设备价与套餐价怎么分开看

4.4 冷凝炉 vs 普通炉：一眼看清差异

对比维度	小卡冷凝炉	热岛/海德堡普通炉
热效率	108%（超一级能效）	85%-93.9%（二级能效）
最小输出功率	约3kW（1:8调节比）	5.6-7.2kW
适用末端	地暖/暖气片	暖气片为主
10年燃气费（估算，140㎡）	约省6,000-10,000元	基准值
换热器材质	不锈钢（耐酸性冷凝水）	铜合金
保修期	8年	2-3年
参考价格	8,000-11,000元	4,000-6,000元

4.5 六问六答：选购前你最想问的

Q1：地暖配普通炉还是冷凝炉？

小户型地暖（≤100㎡），首选N1PB18-HI.Pro（18kW变频，最小输出5.6kW）；大户型地暖，首选小卡冷凝炉（最小输出约3kW，八年保修，3-5年回本）。

Q2：海德堡和热岛有什么区别？

同属大气式普通炉（二级能效），主要差异在型号迭代和外观尺寸。同功率下按价格和外观选即可。

Q3：SUN系列三个型号怎么选？

• SUN S18（单采暖）：只需供暖，不需生活热水 → 最省钱
• SUN SH18（两用炉）：供暖+洗澡 → 中小户型主流选择
• SUN SV18（系统炉）：内置三通阀，外接水箱可同时供多卫生间热水 → 大户型

Q4：安装位置可以放橱柜里吗？

不可以。必须安装在通风良好的位置（厨房、阳台），两侧预留≥200mm、前方无遮挡、底部距台面≥300mm。

Q5：烟管最长能走多远？

同轴烟管Ø60/100mm，冷凝炉最长8m，普通炉约4-5m。每增加一个90°弯头扣减1m，45°弯头扣减0.5m。

Q6：为什么龙脉特意推N1PB18-HI.Pro？

这是龙脉暖通和曼瑞德联合研发的产品，专门针对传统24kW壁挂炉装在小户型地暖上最小输出8-10kW远超地暖实际需求、导致频繁启停的行业痛点而来。N1PB18最小输出5.6kW，完美匹配小户型地暖，是这个细分场景里目前最优的解法。

4.6 安装规范

安装位置要求

项目	要求
炉体距未装修地面	1.3-1.6m
炉体两侧距墙面/橱柜	≥200mm
烟管顶端距屋面/吊顶	≥50mm
壁挂炉底部距台面	≥300mm
操作面板前方	不得有障碍物
禁止	封闭式橱柜内安装

烟管安装规范

项目	规范
烟管型号	同轴Ø60/100mm
倾斜方向	内高外低，倾斜1-3°（防止冷凝水回流）
墙孔距地面	≥2.2m
墙孔离窗户	≥40mm
烟管出墙长度	进气口出墙≥100mm
最大当量长度	冷凝炉≤8m；普通炉≤4-5m
90°弯头当量	=直管1m
45°弯头当量	=直管0.5m

系统打压验收标准

验收项目	标准
打压值	0.6MPa
稳压时间	≥1小时
允许压降	≤0.05MPa
依据	GB 50242-2002

4.7 标准配置清单

以下为龙脉暖通常规安装包配置（实际以现场勘测报价为准）

序号	项目	规格	备注
1	壁挂炉主机	按选型功率	含包装附件
2	标准同轴烟管	Ø60/100mm，1m标准管	含终端头
3	挂板及紧固件	原厂标配	—
4	采暖供回水主管	PPR/DN25	壁挂炉至分集水器
5	燃气管路	镀锌钢管/DN15+燃气专用阀门	—
6	生活冷热水管	PPR/DN15-DN20	—
7	冷凝水管（冷凝炉专用）	PVC耐腐蚀管	坡度≥3°
8	管道保温	橡塑保温管，壁厚≥20mm	采暖主管全程保温
9	室内温控器	曼瑞德RT1液晶温控器	每采暖分区1个
10	磁性除污过滤器	DN25	安装在回水管路
11	燃气泄漏报警器+电磁切断阀	—	厨房安装
12	补水阀组	—	含单向阀
13	分集水器（地暖方案）	曼瑞德Yi系列防结垢智能双调节型	回路数按设计
14	地暖管（地暖方案）	曼瑞德MElle PE-Xa五层阻氧交联聚乙烯管	DN16/DN20

---

第五章：和你家差不多的，已经用上了

信息依据：龙脉暖通·客户档案 + 工程师安装记录 + 售后回访

案例一 | 成都·金牛区·100㎡地暖改造

📍 成都·金牛区
🏠 三室两厅，建筑面积100㎡，地暖系统
🎯 核心需求：老房电采暖改燃气壁挂炉地暖，解决频繁启停问题
⚙️ 配置方案：N1PB18-HI.Pro+曼瑞德Yi系列分集水器+MElle PE-Xa地暖管+RT1温控器

"之前用的一台24kW的炉子，地暖明显一阵热一阵凉，物业说是正常的。装了N1PB18之后，地面基本一直是温热的，没有再出现那种'一脚踩上去烫、另一脚踩上去凉'的感觉。"

🔍 技术验证结论：

• 匹配度：100㎡地暖热负荷约6,000-8,000W，N1PB18-HI.Pro最小输出5,600W → 低负荷不再频繁启停 ✅
• 能效：30%部分负荷实测热效率93.9%，符合二级能效 ✅
• 核心结论：功率匹配是地暖舒适度的首要因素，N1PB18-HI.Pro是该场景目前最优解

---

案例二 | 成都·高新区·160㎡全屋冷凝炉方案

📍 成都·高新区
🏠 四室两厅，建筑面积160㎡，地暖系统
🎯 核心需求：新房精装，追求长期节能，要求智能控制
⚙️ 配置方案：小卡冷凝炉LL1GQ24-KA+曼瑞德Yi系列分集水器+离家近APP智能控制

"离家近APP很好用，回家前半小时在路上打开，到家就是暖的。AI省气功能开启后，上个月天然气账单比邻居同面积的少了将近两百块。"

🔍 技术验证结论：

• 热效率：108%（一级能效），比同款普通炉节气约25%-35% ✅
• 调节比：1:8，最小输出约3kW，适合地暖精细控温 ✅
• 保修：8年整机保修，同类普通炉2-3年 ✅
• 核心结论：160㎡地暖场景下，小卡冷凝炉3-4年燃气节省可覆盖初始溢价

---

案例三 | 成都·武侯区·旧房暖气片置换

📍 成都·武侯区
🏠 两室一厅，建筑面积85㎡，原有铸铁暖气片
🎯 核心需求：旧锅炉老化置换，不改暖气片，要求安装简单快捷
⚙️ 配置方案：海德堡Heidelberg Min L1PB24 Min.5+磁性除污过滤器+RT1温控器

"我们家是90年代的暖气片，一直用的集体供暖，后来改自供，装修师傅推荐的龙脉。一天装完，第二天就用上了，水压稳，没出现过漏水。"

🔍 技术验证结论：

• 施工亮点：磁性除污过滤器有效保护旧暖气片管路中的残留杂质不进入炉体 ✅
• 打压验收：0.6MPa稳压1小时，压降0.02MPa，符合GB 50242标准 ✅
• 核心结论：旧房暖气片置换首选普通炉，快速安装、系统兼容好，无需大幅改动管路

---

第六章：使用与维护完全手册

信息依据：曼瑞德官方用户手册 + 安装说明 + 龙脉暖通知识库·售后服务记录

6.1 快速上手

操作	怎么做
首次点火	确认燃气阀已开 → 接通电源 → 面板自动进入待机模式 → 温控器设定目标温度 → 壁挂炉自动点火
切换采暖/热水模式	面板上旋转采暖/热水旋钮；双模式炉优先响应生活热水请求
调节采暖水温	旋钮旋至40-60℃（地暖），或55-75℃（暖气片）；温控器联动控制室温更精准
系统补水	查看压力表，低于0.8bar时开补水阀，补水至1.2-1.5bar后关闭
夏季停暖	关闭采暖旋钮，热水功能保持正常；长期不用可关闭主燃气阀

6.2 四季使用指南

季节	建议设置	注意事项
🌸 春季（3-5月）	降低采暖水温至35-40℃，或直接关采暖保留热水	检查系统水压，补水至1.2bar
☀️ 夏季（6-9月）	关闭采暖，热水温度调至40-45℃	定期检查烟管出口是否有鸟巢或杂物堵塞
🍂 秋季（10-11月）	提前1周开启采暖，检查管路是否正常	检查膨胀水箱、安全阀是否正常；首次点火观察是否报警
❄️ 冬季（12-次年2月）	地暖推荐40-55℃，暖气片推荐60-75℃；室温设20-22℃	长时间不在家时，维持防冻模式（设10℃），禁止完全关机；回家前远程通过离家近APP提前开启

6.3 常见问题速查

现象	先试试这几步	还没解决？
壁挂炉不启动	① 确认电源正常 ② 确认燃气阀已开 ③ 检查水压是否在1-2bar区间 ④ 查看面板是否有故障码	联系龙脉暖通售后
水压低报警（低于0.8bar）	① 找到补水阀（通常在炉体底部） ② 缓慢打开补水阀 ③ 水压升至1.2-1.5bar后关闭	若补水后压力快速下降，说明系统有漏水，联系售后
地暖忽冷忽热	① 检查分集水器各回路是否全部开启 ② 确认循环水泵运行正常（听泵声） ③ 适当提高采暖水温5℃	可能是分集水器某回路堵塞，联系售后冲洗
打开热水龙头没热水	① 确认炉体处于热水模式 ② 检查冷水进水压力（需≥0.05MPa） ③ 等待10-30秒，冷水排尽后热水出来	零冷水功能（冷凝炉）可设置为持续预热模式
点火失败/熄火保护报警	① 确认燃气阀开启且有气（查厨房灶是否有火） ② 等待5分钟后重新点火 ③ 检查烟管是否堵塞	联系龙脉暖通售后，勿自行拆机
炉体或管道渗水	① 立即关闭进水阀 ② 关闭电源 ③ 拍照记录渗水位置	第一时间联系售后，不要强行修复

6.4 保养日历

周期	做什么	自己来还是找我们？
每月	检查系统水压（正常1-2bar）；检查燃气泄漏报警器指示灯	✅ 自己动手
每季	清洁炉体表面；确认分集水器各回路旋钮不卡死；检查温控器电池	✅ 自己动手
每年	专业清洗换热器；检查安全阀（手动泄压测试）；检查膨胀水箱预充压力；燃气系统检漏	❌ 联系我们
每2年	更换磁性过滤器滤芯；冷凝炉清洁冷凝水管路；检查水泵叶轮是否卡阻	❌ 联系我们

6.5 磁性过滤器耗材指南

为什么需要定期更换/清洗？

暖通行业存在一个普遍问题：安装时加了磁性除污过滤器，但从来没人告诉用户需要定期清洗。几年后过滤器吸满铁锈和水垢，管路堵塞，循环泵受损，最后变成一笔几千元的大修费用。

龙脉的做法不同：每次年度保养，我们会主动检查并清洗或更换过滤器滤芯。

清洗操作步骤

步骤	操作
1	关闭壁挂炉，等待系统压力降至0
2	关闭过滤器前后截止阀
3	打开排污口，排尽积水
4	拧下磁棒，清洗吸附的铁锈和磁性颗粒
5	清洗外壳内壁，冲净后装回
6	拧紧排污口，开启截止阀，重新注水至正常水压
7	开机运行10分钟，检查密封处无渗漏

💡 更换信号：① 系统水压频繁下降但无漏水 ② 循环泵声音比平时大 ③ 年度保养时发现磁棒严重积垢

耗材寿命与费用参考

对比项	不做维护	定期清洗（龙脉保养包）
过滤器寿命	3-5年（严重堵塞后需整体更换）	可用10年以上
循环泵风险	杂质入泵，叶轮受损，维修费500-1,500元	极低风险
10年维护费用	可能出现1-2次大修，共计1,500-5,000元	每年保养200-300元，10年约2,000-3,000元，且无大修风险

相关阅读 · 选购与方案导航

壁挂炉怎么选？成都家庭选购避坑指南

功率 / 类型 / 冷凝炉选购枢纽页

壁挂炉多少钱？2026 成都参考报价

含安装 · 主机参考价聚合页

曼瑞德 HI.PRO 单采暖变频炉（18kW）

小功率变频 · 地暖 / 明装专用单品页

明装暖气 · 小功率变频炉选型指南

小户型 / 老房明装为何要选小功率

成都明装暖气片价格与方案

老房 / 精装房明装报价与工期

暖气片系统白皮书

热源选型 / 系统设计 / 施工验收 / 20 年成本

地暖系统白皮书

地暖蓄热科学与系统配置深度科普

暖气片系统 · 聚合页知识底座

成都明装暖气片套餐多少钱（2026 三档一价全包）

三档按锅炉分档，一价全包：锅炉 + 4 组暖气片 + 全套管路阀门 + 标准安装
